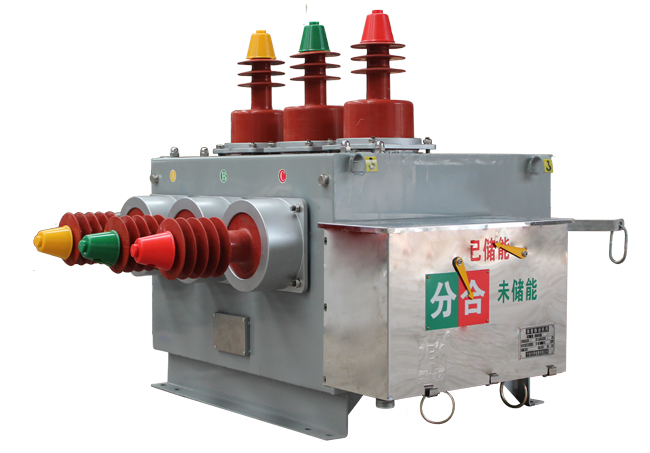

ZW10戶外高壓真空斷路器

一、產品概述： ??? ZW10－12G/T630－12.5/16/20型戶外高壓真空斷路器是三相交流戶外高壓開關設備,主要用于12KV等級,額定電流630A,額定頻率50HZ的農網、城網、礦山、鐵道、港口的配電系統，特別適用于戶外架空線路，分合負荷電流、過載電流、短路電流，對電網進行切換和保護。 ? 二、型號及含義： ? 三、使用條件： a.環境溫度-40℃～+40℃； b.海拔不超過2000mm，2000mm以上與用戶協商； c.風壓不超過700Pa(相當于風速34m/s)； d.相對濕度日平均值不大于95％，月平均值不大于90％ e.空氣污穢程度Ⅲ級； f.周圍空氣不應受腐蝕性氣體或可燃性氣體等明顯污染； g.無經常性的劇烈運動； h.作為絕緣介質的硅橡膠應符合GB655386有關使用場合的要求。 四、主要技術參數： 4.1額定參數?????????????????????? 序號 項???? 目 單位 參??? 數 1 額定電壓 KV 12 2 額定電流 A 630 3 額定頻率 HZ 50 4 工頻耐受電壓 KV 42/48 5 雷電沖擊電壓（峰值） KV 75/85 6 額定短路開斷電流 KA 6.3 12.5 16 20 7 額定短路關合電流(峰值) KA 16 31.5 40 50 8 額定短時耐受電流 KA 6.3 12.5 16 20 9 額定峰值耐受電流 KA 16 31.5 40 50 10 額定操作順序 分—0.3S—合分—180S合分 11 額定短路電流開斷次數 次 30 12 機械壽命 次 10000 13 動觸頭允許磨損累計厚度 mm 3 4 14 額定操作電壓 配CT型彈簧操動機構 合閘線圈 V 直流或交流220V 分閘線圈 15 過流脫扣線圈額定工作電流 A 5 16 電流互感器一、二次電流比 100/5.200/5.300/5.400/5.630/5 17 儲能電機 客定電壓 V 直流或交流220V 功率 W ≤200 18 重量 Kg 150 4.2機械參數 序號 項??? 目 單? 位 參?? 數 1 觸頭開距 mm 11±1 2 觸頭行程 mm 3±0.5 3 平均分閘速度 m/s 1±0.2 4 平均合閘速度 m/s 0.8±0.2 5 合閘彈跳時間 ms ≤3 6 三相分閘同期性 ms ≤2 7 三相合閘同期性 ms ≤3 8 合閘時間 ms 40-60 9 分閘時間 ms 30-50 10 每極主回路電阻 ms ≤200 11 相間中心距 220±1.5 12 合閘狀態觸頭彈簧長度 mm 25.5 4.3隔離開關技術數據 序號 項??? 目 單? 位 數?? 據 1 額定電壓 KV 12 2 額定電流 A 630 3 4s熱穩定電流(有效值) KA 20 4 動穩定電流(峰值) KA 50 5 1.2/50μs全波沖擊電壓(峰值) KV 相對地75斷口85 6 1min工頻耐壓 KV 42 7 各相導電回路電阻 μΩ ≤60 8 合閘手動操作力矩 Nm ≤150 9 觸刀剛合位置偏斜 mm ≤2 10 導電部分對地絕緣距離 mm ≥160 11 斷口開距 mm ≥200 ? 五、外形及安裝尺寸：
