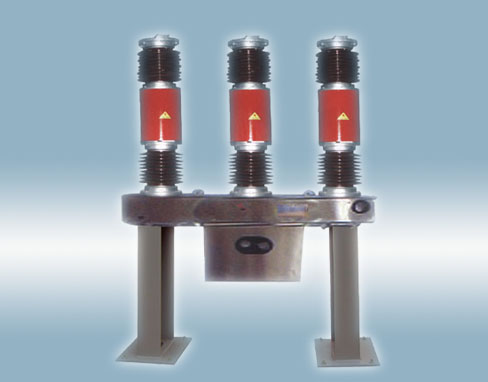

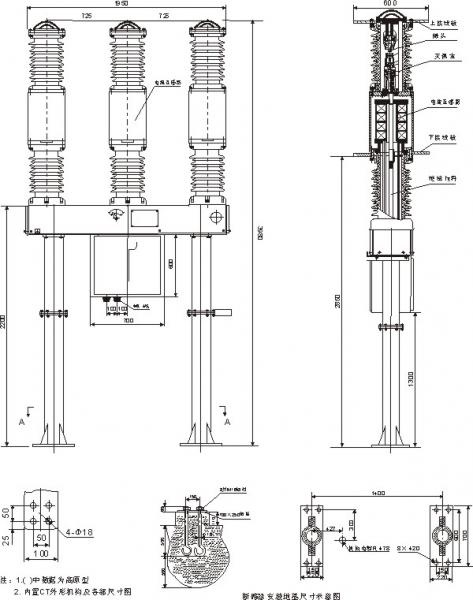

LW38-40.5六氟化硫斷路器

概述
LW38-40.5(G)-CJ高架型瓷柱式戶外交流高壓六氟化硫斷路器(以下簡稱斷路器)是一種以SF6氣體為滅弧和絕緣介質的戶外安裝、三相、交流
40.5kv級高壓輸變電系統的控制和保護設備。可用來分、合額定電流和故障電流，投、切電容組、轉換線路，尤其適合頻繁操作，也可作為聯絡
斷路器使用。
本斷路器符合IEC《高壓交流斷路器》和GB1984《高壓交流斷路器》的要求。

使用環境條件
環境溫度：最高溫度+40℃；最低溫度-30℃。
相對濕度：日平均相對濕度≤90%；月平均相對濕度≤95%。
海拔：正常使用條件海拔不超過1000m(簡稱平原型)；特殊使用條件海拔不超過3000m(簡稱高原型)；
風速不超過34m/s (相應于圓柱表面上的700Pa)；
地震烈度不超過8 度(水平加速度0.25g，垂直加速度0.125g)；
空氣污穢程度：Ⅳ級；最小公稱爬電比距：31mm/kV。

主要技術參數
主要技術參數見表1


序號	項目			單位	參數
1	額定電壓			KV	40.5
2	額定絕緣水平**		雷電沖擊耐壓(峰值)		185/215*
			工頻耐壓1min(有效值)		95/119*
3	額定電流			A	1600	3150
4	額定電容器組開斷電流				400
5	額定頻率			Hz	50
6	額定短路開斷電流			KA	25	31.5
7	額定峰值耐受電流				63	80
8	額定短時耐受電流				25	31.5
9	額定失步開斷電流				6.3	7.9
10	額定短路關合電流				63	80
11	額定短路開斷電流開斷次數			次	25	20
12	機械壽命				5000
13	額定操作順序				O-0.3s-CO-180s-CO
14	分閘時間(額定操作電壓時)			s	≤0.06
15	合閘時間(額定操作電壓時)				≤0.1
16	額定短路持續時間				4
17	金屬短接時間				≥0.12
18	全開斷時間				≤0.078
19	六氟化硫氣體額定壓力(20℃時表壓)			Mpa	0.45
20	六氟化硫氣體補氣壓力(20℃時表壓)				0.42
21	六氟化硫氣體閉鎖壓力(20℃時表壓)				0.4
22	漏氣率			%/年	≤1
23	六氟化硫氣體水份含量(20℃時表壓)			ppm(V/V)	交接驗收值≤150
24					運行值≤300
25	重量	斷路器本體	帶CT	kg	1000
			不帶CT		800
		六氟化硫氣體			5
為斷口間耐壓 當產品為高原型產品時，是指在海拔3000m的額定絕緣水平值
